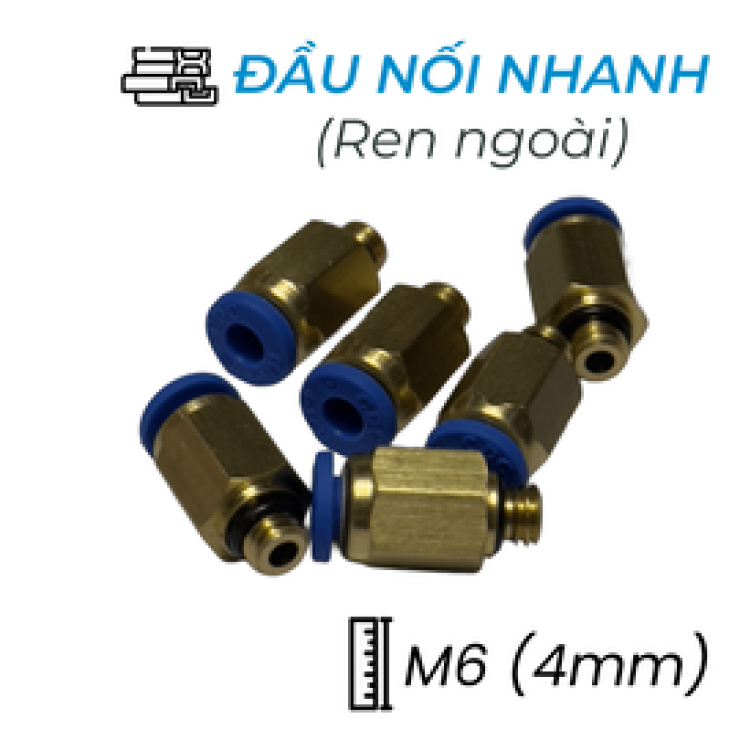

Đầu Nối Nhanh Khí Nén Ø4mm - Ren Ngoài M6 CDC MPC 04M6 (Màu Xanh)

1. Giới thiệu tổng quan về Đầu Nối Nhanh Khí Nén CDC MPC 04M6

Đầu Nối Nhanh Khí Nén CDC MPC 04M6 là một sản phẩm chất lượng cao từ CDC Pneumatics, thương hiệu hàng đầu Hàn Quốc trong lĩnh vực khí nén. Đầu nối này được thiết kế để kết nối nhanh chóng ống khí nén có đường kính ngoài 4mm với các cổng có ren M6, tối ưu cho các ứng dụng nhỏ gọn và yêu cầu độ chính xác. Sản phẩm có màu xanh, giúp dễ dàng nhận diện và phân biệt các đường ống trong hệ thống. Được làm từ vật liệu nhựa kỹ thuật chất lượng cao và các bộ phận kim loại không gỉ, đầu nối MPC 04M6 có khả năng chịu áp suất làm việc từ 0 đến 10 kgf/cm² (tương đương 0 ~ 990 KPa hoặc 0 ~ 150 PSI) và hoạt động hiệu quả trong môi trường chân không lên đến -750mmHg (-29.5 in Hg). Với dải nhiệt độ hoạt động rộng từ 0°C đến 60°C (32°F ~ 140°F), đầu nối này phù hợp với nhiều điều kiện môi trường khác nhau. Thiết kế Push-in (đẩy vào) cho phép lắp đặt và tháo gỡ ống nhanh chóng mà không cần dụng cụ đặc biệt, giúp tiết kiệm thời gian và công sức trong quá trình cài đặt và bảo trì.

2. Thông số kỹ thuật chi tiết của CDC MPC 04M6

3. Ưu và nhược điểm nổi bật của Đầu Nối Nhanh CDC MPC 04M6

Đầu nối nhanh khí nén CDC MPC 04M6 mang lại nhiều ưu điểm vượt trội và có một số điểm cần lưu ý cho hệ thống khí nén:

Ưu điểm:

• Kết nối nhanh chóng và dễ dàng: Thiết kế Push-in cho phép lắp đặt và tháo gỡ ống chỉ bằng một thao tác đẩy hoặc kéo đơn giản, không cần dụng cụ, giúp tiết kiệm thời gian và công sức đáng kể.
• Độ bền cao: Được chế tạo từ nhựa kỹ thuật PBT và thép không gỉ (SUS), đầu nối có khả năng chống va đập, chịu mài mòn và ăn mòn hiệu quả, đảm bảo tuổi thọ lâu dài trong môi trường công nghiệp.
• Chống rò rỉ hiệu quả: Gioăng làm kín bằng NBR và thiết kế khóa ống chắc chắn đảm bảo kết nối kín khí hoàn hảo, ngăn ngừa thất thoát áp suất và duy trì hiệu suất hệ thống.
• Phạm vi hoạt động rộng: Chịu được áp suất làm việc lên đến 10 kgf/cm² và nhiệt độ từ 0°C đến 60°C, phù hợp với đa số các ứng dụng khí nén công nghiệp.
• Kích thước nhỏ gọn: Với kích thước ống phi 4mm và ren M6, sản phẩm lý tưởng cho các không gian hạn chế và thiết bị khí nén tinh gọn.
• Màu xanh dễ nhận diện: Giúp phân biệt các đường ống và loại kết nối trong hệ thống, thuận tiện cho việc lắp đặt và bảo trì.
• Thiết kế lục giác trong/ngoài: Phần ren có hình lục giác cả bên trong và bên ngoài (đối với loại PC), cho phép siết chặt bằng cờ lê hoặc tô vít, rất tiện lợi khi lắp đặt trong không gian hẹp.

Nhược điểm:

• Giới hạn chất lỏng: Đầu nối chỉ được thiết kế để sử dụng với khí nén (AIR) và không khuyến nghị dùng cho nước hoặc các loại chất lỏng khác.
• Yêu cầu cắt ống chính xác: Để đảm bảo độ kín và an toàn, ống khí nén phải được cắt vuông góc và không có bavia. Việc cắt ống không chính xác có thể dẫn đến rò rỉ hoặc hư hỏng đầu nối.

4. Cấu tạo và Vật liệu của Đầu Nối Nhanh Khí Nén

Đầu nối nhanh CDC MPC 04M6 được cấu tạo từ các bộ phận chất lượng cao để đảm bảo hiệu suất và độ bền:

• Thân (Body): Làm từ đồng thau (Brass) hoặc PBT (Polybutylene Terephthalate), mang lại khả năng chống ăn mòn tốt và độ bền cơ học cao. (Lưu ý: Thông tin vật liệu ở đây có thể thay đổi tùy thuộc vào chi tiết sản phẩm cụ thể, bảng thông số kỹ thuật cung cấp PBT).
• Ống giữ (Release Sleeve): Thường được làm từ PA66 (Nylon), có độ cứng và khả năng chịu mài mòn tốt.
• Cổ áo (Collar): Có thể làm từ PA66 hoặc vật liệu tương tự.
• Kẹp giữ (Lock Claw): Bằng thép không gỉ (SUS), đảm bảo giữ ống chắc chắn và bền bỉ theo thời gian.
• Vòng đệm lưng (Back Ring): Bằng POM (Polyoxymethylene), giúp định vị và hỗ trợ.
• Phớt/Gioăng (Seal): Bằng NBR (Cao su Nitrile Butadiene), cung cấp khả năng làm kín vượt trội, chống rò rỉ khí hiệu quả.
• Phần ren thường có keo bịt kín được bôi sẵn (Pre-applied sealant) giúp tăng cường khả năng làm kín và dễ dàng lắp đặt.

5. Hướng dẫn lắp đặt và bảo trì Đầu Nối Nhanh Khí Nén MPC 04M6 hiệu quả

Lắp đặt:

1. Chuẩn bị ống: Sử dụng dao cắt ống chuyên dụng (tube cutter) để cắt ống khí nén phi 4mm vuông góc và loại bỏ mọi bavia ở mặt cắt, đảm bảo bề mặt nhẵn mịn để kết nối kín.
2. Kết nối ống: Đẩy mạnh và dứt khoát ống vào đầu nối nhanh MPC 04M6 cho đến khi ống chạm vào đáy và được kẹp chặt (bạn có thể nghe tiếng "click"). Kiểm tra bằng cách kéo nhẹ ống để đảm bảo ống đã được giữ chắc chắn.
3. Lắp đặt vào cổng ren: Vặn phần ren M6 của đầu nối vào cổng ren tương ứng trên thiết bị hoặc hệ thống khí nén. Keo bịt kín sẵn (Pre-applied sealant) trên ren sẽ giúp việc làm kín dễ dàng hơn. Bạn có thể sử dụng cờ lê lục giác ở mặt trong hoặc ngoài của phần ren để siết chặt.

Sử dụng và Bảo trì:

• Đảm bảo hệ thống khí nén hoạt động trong dải áp suất (0 ~ 10 kgf/cm²) và nhiệt độ (0 ~ 60°C) cho phép của đầu nối.
• Kiểm tra định kỳ các mối nối để phát hiện sớm các dấu hiệu rò rỉ khí hoặc hư hỏng (sử dụng dung dịch nước xà phòng).
• Khi tháo ống, chỉ cần đẩy vòng nhả (release sleeve) vào và kéo ống ra. Không dùng lực mạnh hoặc dụng cụ để tháo ống.
• Đảm bảo nguồn khí nén sạch, khô và không chứa dầu để kéo dài tuổi thọ của đầu nối và toàn bộ hệ thống.

6. Ứng dụng thực tế của Đầu Nối Nhanh CDC MPC 04M6 trong công nghiệp

Đầu nối nhanh CDC MPC 04M6, với kích thước nhỏ gọn và khả năng kết nối ren M6, được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp, đặc biệt là những nơi yêu cầu độ chính xác và tiết kiệm không gian:

• Robot và Tự động hóa: Kết nối ống khí nén cho các cánh tay robot, bộ phận truyền động khí nén trong các thiết bị tự động hóa vừa và nhỏ.
• Thiết bị Y tế và Phòng thí nghiệm: Trong các máy móc y tế, thiết bị phân tích, hoặc các hệ thống khí nén trong phòng thí nghiệm.
• Công nghệ điện tử và Bán dẫn: Cung cấp khí cho các công cụ và quy trình sản xuất linh kiện điện tử đòi hỏi sự tinh gọn.
• Hệ thống điều khiển khí nén: Kết nối các van, xi lanh khí nén trong tủ điều khiển, bảng mạch khí nén.
• Máy móc đóng gói và in ấn: Cung cấp khí cho các bộ phận điều khiển trong máy móc in ấn và đóng gói.
• Các thiết bị tự động hóa văn phòng: Một số thiết bị có sử dụng khí nén.

7. So sánh Đầu Nối Nhanh CDC MPC với các dòng đầu nối khác

Dòng MPC (Male Straight) là một trong nhiều loại đầu nối nhanh dạng Push-in Fitting của CDC Pneumatics. Dưới đây là bảng so sánh chung về các loại đầu nối nhanh dạng ren để bạn có cái nhìn tổng quan:

8. FAQ - Câu hỏi thường gặp về Đầu Nối Nhanh CDC MPC 04M6

1. "Đầu nối MPC 04M6 có thể dùng cho ống khí nén phi 6mm được không?"
   • Không. Đầu nối MPC 04M6 được thiết kế chuyên biệt cho ống khí nén có đường kính ngoài 4mm. Để sử dụng cho ống phi 6mm, bạn cần chọn các model MPC tương ứng như MPC06M5, MPC06M6, v.v.
2. "Ren M6 của đầu nối này có ý nghĩa gì trong hệ thống khí nén?"
   • Ren M6 là một kích thước ren khá phổ biến, thường được sử dụng trên các thiết bị khí nén vừa và nhỏ, van điện từ, xi lanh, cảm biến. Việc sử dụng đầu nối có ren M6 giúp kết nối các đường ống khí nén nhỏ (phi 4mm) vào các cổng thiết bị một cách linh hoạt, tối ưu hóa không gian.
3. "Tôi có cần kiểm tra độ kín của mối nối thường xuyên không?"
   • Có. Mặc dù đầu nối CDC MPC 04M6 có khả năng làm kín tốt, việc kiểm tra định kỳ các mối nối là rất quan trọng để phát hiện sớm bất kỳ dấu hiệu rò rỉ khí nào. Rò rỉ khí không chỉ gây lãng phí năng lượng mà còn có thể ảnh hưởng đến hiệu suất và tuổi thọ của toàn bộ hệ thống khí nén.
4. "Đầu nối này có dễ bị tắc nghẽn không?"
   • Đầu nối được thiết kế với đường dẫn khí thông suốt. Tuy nhiên, việc tắc nghẽn thường xảy ra do tạp chất, bụi bẩn hoặc hơi nước tích tụ trong hệ thống khí nén. Đảm bảo khí nén được lọc sạch và hệ thống được bảo trì định kỳ sẽ giúp giảm thiểu nguy cơ tắc nghẽn.
5. "Có thể sử dụng đầu nối này trong môi trường dầu khí không?"
   • Đầu nối MPC 04M6 được chỉ định sử dụng cho khí nén (AIR) và không khuyến nghị dùng cho các loại khí hoặc chất lỏng khác, đặc biệt là dầu. Mặc dù có khả năng kháng một số hóa chất, vật liệu NBR và PBT có thể không hoàn toàn phù hợp với môi trường dầu khí đậm đặc, có thể ảnh hưởng đến tuổi thọ và hiệu quả làm kín của sản phẩm.

9. Kết luận

Đầu Nối Nhanh Khí Nén Phi 4mm Ren M6 Màu Xanh CDC MPC 04M6 là một giải pháp kết nối hiệu quả và đáng tin cậy cho các hệ thống khí nén, đặc biệt khi cần kết nối ống nhỏ (phi 4mm) với các cổng ren M6. Với khả năng lắp đặt "một chạm" tiện lợi, thiết kế bền bỉ và hiệu quả trong không gian hạn chế, sản phẩm này đảm bảo hoạt động ổn định và tối ưu hóa quy trình vận hành, bảo trì.

Cần đầu nối nhanh khí nén phi 4mm ren M6 chất lượng? Hãy chọn CDC MPC 04M6!
